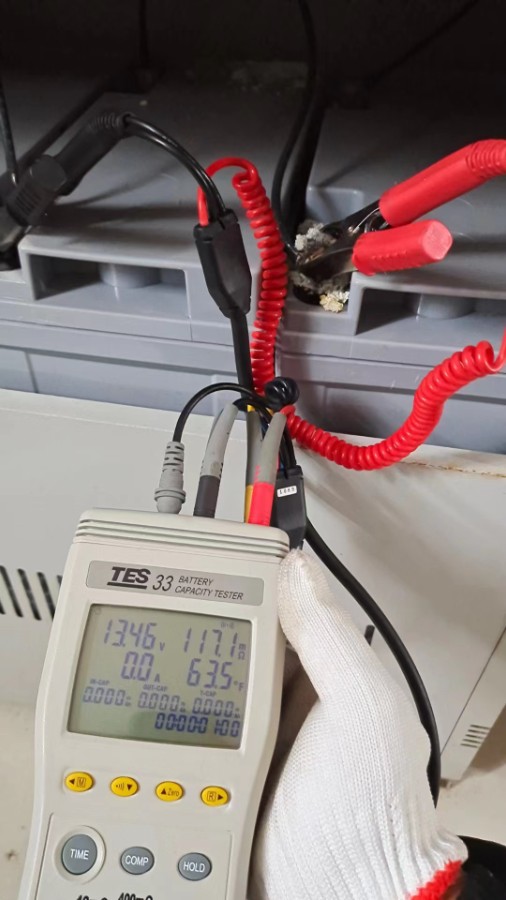

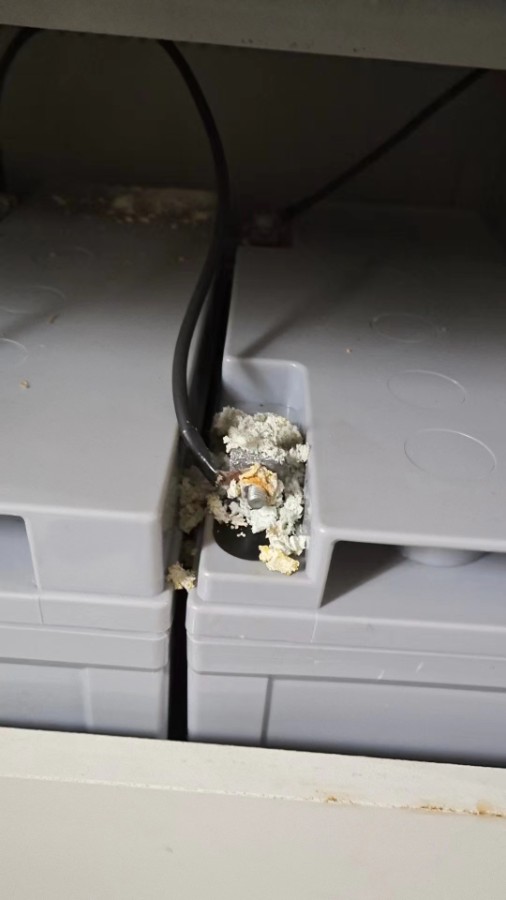

蓄電池為啥長(zhǎng)時(shí)間不用或深度放電后蓄電能力越來越差

經(jīng)常問蓄電池為啥長(zhǎng)時(shí)間不用或深度放電后蓄電能力越來越差的可以再了解一下，蓄電池極板硫酸鹽化的常見原因

　1、蓄電池過量放電或小電流深放電，過量放電使極板深層生成較多的硫酸鉛，凝集附著在活性物質(zhì)微孔的深處，以致平常充電不易充分作用到板內(nèi)層使其還原。

　　2、蓄電池缺少定期過充電或經(jīng)常充電不足，當(dāng)蓄電池缺少定期過充電，或都經(jīng)常不足時(shí)，在活性物質(zhì)中或多或少殘留一部分未能還原的硫酸鉛，日積月累，便會(huì)很難將這種硫酸鉛完全轉(zhuǎn)化為活性物質(zhì)，造成嚴(yán)重硫化。

　　3、蓄電池長(zhǎng)期處于半放電或放電狀態(tài)，電池長(zhǎng)期處于半放電或放電狀態(tài)下，比如處于漏電的狀態(tài)下時(shí)，已放過電或仍在自行放電，故電解液密度低，細(xì)小的硫酸鉛結(jié)晶體就容易溶解于電解液中，而大的疏酸鉛晶體不但不容易溶解，反而互相連結(jié)而繼續(xù)增大（在環(huán)境溫度變化較大的情況下更為明顯）。

　　這種不同的變化過程，導(dǎo)致再結(jié)晶的產(chǎn)生，從而使極板上形成許多大塊的硫酸鉛。

　　4、缺少電解液，液面過低（極板上都躇出液面），在充電時(shí)極板上部不能同電解液起作用，長(zhǎng)時(shí)間得不到恢復(fù)，造成極板上部硫化。

　　5、電解液量過少，對(duì)鉛蓄電池使用維護(hù)不好，電解液量過少，使極板露出液面，在充電時(shí)極板上端的硫酸鉛不能與電解液發(fā)生電化學(xué)作用，極板的有效物質(zhì)得不到充分恢復(fù)。

　　6、電解液比重過高或溫度過高，鉛蓄電池電解液比重過高或溫度過高，硫酸鉛將深人形成不易恢復(fù)。另外，隨著溫度高低的變化，硫酸鉛在電解液中的溶解與結(jié)晶兩個(gè)相反過程交替進(jìn)行，促使并助長(zhǎng)大晶粒硫酸鉛的形成；溫度過高，硫酸鉛將深入形成，不能恢復(fù)。

　　7、放電后未及時(shí)充電，對(duì)蓄電池放電后未及時(shí)充電（拖延時(shí)間超過24小時(shí)）等。

　　8、電解液不純雜質(zhì)超過規(guī)定值，鉛蓄電池的硫酸電解液不純，不僅促進(jìn)了電池自放電的進(jìn)行，而且也是造成極板不可逆硫酸鹽化的主要原因。由于在硫酸電解液中存在著某些“表面活性物質(zhì)”，而這些“表面活性物質(zhì)”是作為雜質(zhì)存在于電解液中的，或從隔板、電極活性物質(zhì)，以及從和電解液相接觸的其他材料中浸出來的。如果這些“表面活性物質(zhì)”吸附在硫酸鉛的表面，則將使硫酸鉛的溶解速度減慢，就會(huì)限制在充電時(shí)鉛離子（Pb++）的陰極還原。如果“表面活性物質(zhì)”吸附在金屬鉛上，在充電時(shí)就提高了鉛在海綿狀鉛表面形成晶核的能量（即提高了鉛的析出過電位），于是，使充電不能正常地進(jìn)行。注意，在正極上的吸附，只能引起相當(dāng)輕微的不可逆硫酸鹽化，這是由于正極充電時(shí)進(jìn)行陽極極化，其電位值足以使“表面活性物質(zhì)”被氧化掉。因此，對(duì)正極板影響不大。蓄電池的極板硫酸鹽化的問題，主要在于負(fù)極板上。
